吊金具

オリロック1000B・1250B・1500B

材料

製品名

  • ORS-1000B/1250B/1500B (W625×H800×L1000) ※参考重量 953kg

用意していただくもの

  • 2点吊り玉掛けワイヤー Ø12mm×1m

    1本

貸し出しするもの

  • キトーチェーンスリング 3.2t用

    1本

  • D-リフトカプラー 1t用

    3個

  • ネジシャックル 1t用

    2個

キトーチェーンスリング

※チェーンはフックに引っ掛ける

D-リフトカプラー

※カプラーが正しくセットされているか確認

※カプラーの隙間 h が限界でないか確認

ネジシャックル

※ワイヤーはネジシャックルで吊りフックと接続

5分勾配全体図

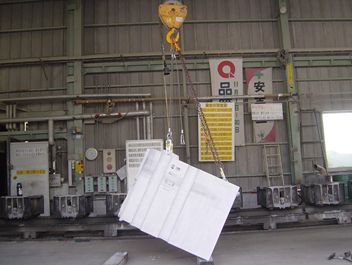

吊りあげ状態

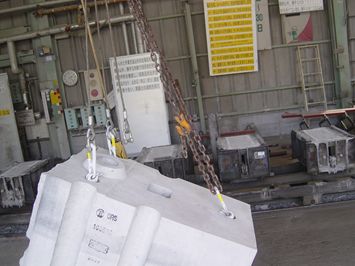

1t用カプラーで3点吊り

※チェーンにて角度調整
